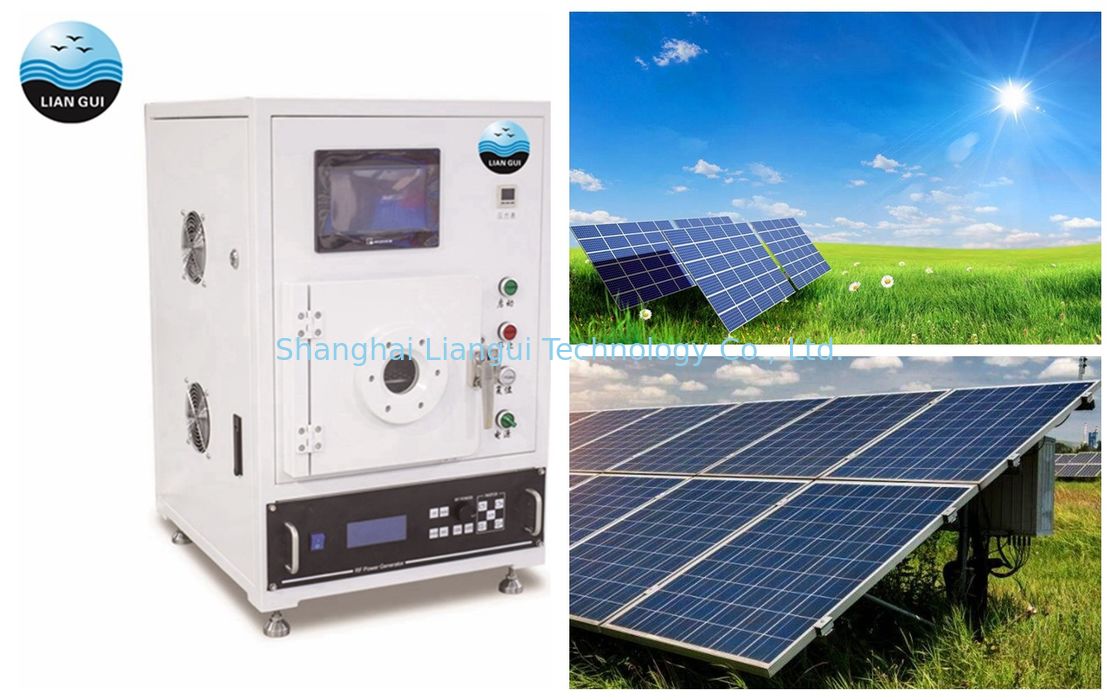

Κενός εξοπλισμός επεξεργασίας επιφάνειας πλάσματος ηλιακών κυττάρων για τη νέα ενεργειακή βιομηχανία

Νέος ενεργειακής βιομηχανίας εξοπλισμός επεξεργασίας επιφάνειας μηχανών πλάσματος ηλιακών κυττάρων κενός

1. Εισαγωγή προϊόντων

Το πλάσμα, μετά από το στερεό, το υγρό, και το αέριο, πλάσμα αναφέρεται ως τέταρτη κατάσταση. Το μη-θερμικό και κρύο πλάσμα χρησιμοποιείται για να τροποποιήσει τις επιφάνειες των κλωστοϋφαντουργικών προϊόντων. Οι αλληλεπιδράσεις με το κρύο πλάσμα έχουν το ελάχιστο αποτέλεσμα στα μαζικά χαρακτηριστικά των κλωστοϋφαντουργικών προϊόντων. Όταν ένα κρύο πλάσμα αλληλεπιδρά με ένα υλικό που περιλαμβάνεται μέσα σε το (υπόστρωμα), ποικίλα γεγονότα εμφανίζονται, χωριστά ή σε σχέση με. Τέσσερις σημαντικοί τύποι αποτελεσμάτων είναι: Διασύνδεση, χάραξη, functionalization, και ο σχηματισμός μιας κατάθεσης στην επιφάνεια του υποστρώματος.

Ηλιακό κύτταρο

Η επεξεργασία πλάσματος χαμηλής θερμοκρασίας του pf επιφάνειας κυττάρου πολυπυρίτιων μπορεί να παθητικοποιήσει την επιφάνεια του νιτριδίου πυριτίου, να αφαιρέσει το γυαλί phospho-πυριτίου, να καθαρίσει το κύτταρο και να βελτιστοποιήσει το σουέτ επιφάνειας, κ.λπ.. όποιος μπορεί να βελτιώσει την απόδοση προϊόντων του ηλιακού κυττάρου.

Αυτή η μικρή κενή καθαρίζοντας μηχανή πλάσματος που χρησιμοποιούν την αρχή εργασίας τύπων επαγωγικών συζεύξεων, και παιχνίδια ένας σημαντικός ρόλος στη μόνωση του σωλήνα και των μερών μικροκυμάτων. Είναι κατάλληλο για τα ευαίσθητα προϊόντα με την υψηλή καθαρότητα. Μπορεί να εξετάσει τον πλαστικό, βιοχημικό ημιαγωγό υλικών, PDMS, γυαλιού ή μετάλλων, κεραμική, σύνθετα υλικά, πολυμερές σώμα και άλλα υλικά, αυτό έχουν την επίδραση της έξοχης καθαρής επιφάνειας, αποστείρωση, που βελτιώνει wettability την αλλαγή, αλλαγή ιδιοκτησίας επιφάνειας και που βελτιώνει το δεσμευτικό χαρακτήρα στην υλική επιφάνεια.

2. Χαρακτηριστικά

• Κυρίως εφαρμόσιμος στη μικρής κλίμακας παραγωγή και το επιστημονικό πείραμα.
• Μικρός όγκος, σφιχτή δομή και εύκολος να λειτουργήσει και να διατηρήσει.
• Γερμανική τεχνολογία πλάσματος πυρήνων.
• Εισαγόμενο υλικό ανοξείδωτου 316 αντιδιαβρωτικός.
• Εισαγόμενη βελόνων μηχανή ελέγχου ροής βαλβίδων ακριβής.
• Διπλής κατεύθυνσης κανάλι αερίου αντιδραστηρίου διαδικασίας.
• Προσαρμογή διαθέσιμη.

3. Τεχνικές παράμετροι:

4. Σύνθεση Equipmemt:

Η καθαρίζοντας μηχανή πλάσματος αποτελείται από την αίθουσα αντίδρασης (επίσης γνωστή ως κενή αίθουσα), κενό σύστημα, σύστημα απαλλαγής, ηλεκτρικό σύστημα ελέγχου, σύστημα ελέγχου ροής εισαγωγής.

1. Η αίθουσα αντίδρασης αποτελείται από μια κενή αίθουσα και ένα ηλεκτρόδιο, το οποίο είναι ένα διάστημα αντίδρασης πλάσματος. Τα στοιχεία που υποβάλλονται σε επεξεργασία τοποθετούνται στην αίθουσα αντίδρασης.
2. Το κενό σύστημα αποτελείται από έναν κενό μετρητή, μια κενή αντλία και έναν κενό σωλήνα, ο οποίος είναι αρμόδιος για την αφαίρεση του αέρα στην αίθουσα αντίδρασης και τη διατήρηση ενός κατάλληλου κενού βαθμού κατά τη λειτουργία.
3. Το σύστημα απαλλαγής παρέχει το σήμα και την ενέργεια για την αίθουσα αντίδρασης για να διεγείρει τον ιονισμό αερίου αντίδρασης στην αίθουσα αντίδρασης για να διαμορφώσει το πλάσμα που απαιτείται.
4. Η λειτουργία του ηλεκτρονικού συστήματος ελέγχου είναι να ελεγχθεί η διαδικασία δράσης του εξοπλισμού σύμφωνα με τις βέλτιστα παραμέτρους και τα βήματα διαδικασίας, και να διατηρηθεί η σταθερότητα των παραμέτρων διαδικασίας
5. Το σύστημα ελέγχου ροής εισαγωγής αποτελείται κυρίως από το μετρητή ροής και η βαλβίδα σωληνοειδών, ο ρόλος της πρόκειται να ελέγξει ακριβώς τη ροή εισαγωγής αερίου αντίδρασης, και να διατηρήσει τον απαραίτητο κενό βαθμό κατά τη διάρκεια της λειτουργίας.

5. Λειτουργία εξοπλισμού

   1) Ανοίξτε την κενή πόρτα αιθουσών, βάλτε τα στοιχεία που υποβάλλονται σε επεξεργασία στην κενή αίθουσα, και να κλείσουν την κενή πόρτα αιθουσών

   2) Ανοίξτε το διακόπτη κύριας δύναμης και τις καθορισμένες παραμέτρους μέσω της οθόνης αφής

   3) Ο εξοπλισμός θα τρέξει αυτόματα σύμφωνα με τις καθορισμένες παραμέτρους (κενή → απαλλαγή → αεραγωγού εισαγωγής → κενή). Μετά από την επεξεργασία, η σειρήνα θα χτυπήσει για να υπενθυμίσει στο χειριστή ότι το πείραμα έχει ολοκληρωθεί

   4) Ανοίξτε την κενή κάλυψη πορτών αιθουσών και πάρτε έξω τα επεξεργασμένα στοιχεία.

6. Αρχή του καθαρισμού πλάσματος

• Εισαγωγή του πλάσματος:

Το πλάσμα είναι ένα είδος υπάρχουσας κατάστασης της ουσίας. Αντιπαραβαεται συνήθως με τις στερεές, υγρές και αεριώδεις καταστάσεις μιας ουσίας και καλείται «τέταρτη κατάσταση». Μπορεί να χρησιμοποιήσει τα υψηλής ενέργειας μόρια πλάσματος και την υλική επιφάνεια φυσικά και τη χημική αντίδραση να πραγματοποιηθεί η ενεργοποίηση υλικής επιφάνειας, χαρακτική, η απολύμανση και άλλες διαδικασίες, καθώς επίσης και ο υλικός συντελεστής τριβής, η προσκόλληση και οι υδρόφιλες και άλλες ιδιότητες επιφάνειας του σκοπού της βελτίωσης.

• Επίδραση καθαρισμού του πλάσματος:

Η επιφάνεια του αντιμετωπισμένου υλικού καθαρίζεται χημικά και φυσικά με την παραγωγή του πλάσματος και της επαφής υλικής επιφάνειας και αντιδρά χρησιμοποιώντας την τεχνολογία καθαρισμού πλάσματος (χαρακτηριστικά πλάσματος χαμηλής θερμοκρασίας) προκειμένου να βελτιωθεί η ομαλότητα επιφάνειας, εμφυτεύει τη νέα χημική λειτουργική ομάδα και πραγματοποιεί χαρακτική.

   (1) καθαρισμός και ενεργοποίηση για την υλική επιφάνεια

 (2) χημική επίδραση ομάδας μορφής νέα λειτουργική.

Εάν το αέριο αντιδραστηρίου εισάγεται στο ενέργεια-απαλλαγμένο αέριο, η σύνθετη χημική αντίδραση θα συμβεί στην επιφάνεια του ενεργοποιημένου υλικού. Οι νέες λειτουργικές ομάδες θα εισαχθούν, όπως το hydrocarbyl, αμιδογενής και καρβοξυλικός, οι οποίες είναι ενεργές ομάδες και θα μπορούσαν να βελτιώσουν τη δραστηριότητα της υλικής επιφάνειας σημαντικά.


Ο καθαρισμός πλάσματος αφαιρεί τη μόλυνση οργανικών ουσιών μέσω της χημικής αντίδρασης ή της φυσικής αφαήρεσης των υδρογονανθράκων στις αντιμετωπισμένες επιφάνειες. Τα χημικά αντιδραστικά αέρια διαδικασίας (αέρας, οξυγόνο) αντιδρούν με monolayers υδρογονανθράκων στα αεριώδη προϊόντα μορφής που σκουπίζονται μακριά από τη συνεχή ροή αερίου στην καθαρότερη αίθουσα πλάσματος. Ο καθαρισμός πλάσματος μπορεί να χρησιμοποιηθεί αντί των υγρών χημικών διαδικασιών, όπως το piranha χαρακτική, οι οποίες περιέχουν τις επικίνδυνες χημικές ουσίες, τον κίνδυνο αύξησης της μόλυνσης αντιδραστηρίων και τις αντιμετωπισμένες χαρακτική επιφάνειες κινδύνου.

• Αφαίρεση μόνα συγκεντρωμένα Monolayers των alkanethiolates από τις χρυσές επιφάνειες
• Υπόλοιπες πρωτεΐνες στις βιοϊατρικές συσκευές
• Καθαρισμός Nanoelectrode

(3) πλάσμα χαρακτική.

Το πλάσμα χαρακτική σημαίνει μια διαδικασία την πτητική αεριώδη ουσία που παράγονται με τη δημιουργία του πλάσματος ενός είδους κατάλληλου αερίου που επιλέγεται και την ουσία στη στερεά επιφάνεια.

Η τεχνική χαρακτικής πλάσματος είναι πραγματικά ένα είδος αντιδραστικής διαδικασίας πλάσματος. Το αποκαλούμενο άμεσο πλάσμα, αποκαλούμενο επίσης αντιδραστική ιονική χαρακτική, είναι ένα είδος μορφής κάτω από το οποίο το πλάσμα χαράζεται άμεσα. Τα κύρια πλεονεκτήματά του περιλαμβάνουν το υψηλά ποσοστό και evenness χαρακτικής. Οι τεχνολογικές παράμετροι του πλάσματος διαδραματίζουν έναν ζωτικής σημασίας ρόλο στην επίδραση χαρακτικής.

7. Διαδικασία καθαρισμού πλάσματος:

8. Πλεονεκτήματα καθαρισμού πλάσματος:

• Αντικαθιστά την παραδοσιακή υγρή τεχνολογία καθαρισμού, και είναι πράσινο και φιλικό προς το περιβάλλον (μην περιέχοντας κανένα Ποε).
• Το αέριο χρησιμεύει ως το μέσο αντίδρασης έτσι το κόστος λειτουργίας είναι χαμηλό (οξυγόνο).
• Ευρεία σειρά της εφαρμογής το αντικείμενο επεξεργασίας και το υλικό βάσεων δεν πρέπει να διακριθούν (υλικό διάγραμμα).
• Υψηλή αποδοτικότητα καθαρισμού και εύκολος να πραγματοποιήσει την αυτοματοποίηση.
• Βελτιώστε την απόδοση υλικής επιφάνειας και τη συγκολλητική δύναμη αφαιρώντας το ρύπο.

9. Σύγκριση πριν και μετά από την επεξεργασία πλάσματος:

Η γωνία επαφών του υγρού στην επιφάνεια του στερεού υλικού είναι μια σημαντική παράμετρος για να μετρήσει wettability του υγρού στην επιφάνεια του υλικού. Εάν θ90°<90>, η στερεά επιφάνεια είναι υδροφοβικό.

Η μέτρηση της dyne αξίας είναι πολύ κοινή στις εφαρμογές εκτύπωσης, επιστρώματος, τοποθετώντας σε στρώματα, ένωσης και άλλου. Μπορεί να απεικονίσει τη δυνατότητα της υλικής επιφάνειας στο δεσμό εύκολα. Γενικά, όσο μεγαλύτερη η dyne αξία, τόσο καλύτερη η συνδέοντας απόδοση της επιφάνειας με ένα άλλο υλικό.

10. Κοινές εφαρμογές:

                     Η τροποποίηση επιφάνειας των πολυμερών υλικών βελτιώνει τη συνδέοντας ιδιοκτησία επιφάνειας

         Η αφαίρεση του υπολείμματος οξειδίων ηλεκτρονικών συστατικών, βελτιώνει την ποιότητα δεσμών και ενισχύει τη συνδέοντας επίδραση.

                            Τα υποστρώματα γυαλιού αφαιρούν τους οργανικούς μολυσματικούς παράγοντες

                                     Αφαίρεση του πετρελαίου από τις επιφάνειες μετάλλων

                                   Graphene και άλλη τροποποίηση καθαρισμού σκονών

                                              Ενεργοποιημένη επιφάνεια σύνδεση PDMS

11. Διαβεβαίωση Qaulity και μετά από τις υπηρεσίες Salse:

η εξουσιοδότηση 1 έτους, εάν ο εξοπλισμός αποτυγχάνει κατά τη διάρκεια της περιόδου εξουσιοδότησης, προμηθευτής πρέπει να τακτοποιήσει τη συνέχεια personnelto και να εξετάσει μέχρι την ανίχνευση μηχανικών βλαβών.

1) Εξαρτήματα και πληροφορίες με τον εξοπλισμό.

Όταν ο εξοπλισμός παραδίδεται, ο προμηθευτής θα παράσχει ένα πλήρες σύνολο τεχνικών εγγράφων σχετικά με τη λειτουργία, την ανάθεση και τη συντήρηση, συμπεριλαμβανομένων των εγχειριδίων λειτουργίας και συντήρησης. Το εγχειρίδιο συντήρησης πρέπει να περιέχει το διάγραμμα κυκλώματος, το διάγραμμα κυκλώματος αερίου και το διάγραμμα σωληνώσεων.

2) Η εγκατάσταση

Παρέχετε όλες τις λεπτομέρειες που απαιτούνται για να προετοιμαστούν για την εγκατάσταση εξοπλισμού περιοχών.

3) Κατάρτιση

Κατά τη διάρκεια της εγκατάστασης, η κατάρτιση μπορεί να παρασχεθεί μακρινά, συμπεριλαμβανομένης της κανονικής λειτουργίας, της επισκευής και της συντήρησης, ανάλυση των προβλημάτων δεξαμενών και των διαδικασιών έκτακτης ανάγκης.

4) Παράδοση εξοπλισμού στη χρήση και την τεχνική υπηρεσία μεταπωλήσεων

Ο προμηθευτής θα παράσχει τα έγγραφα της εγκατάστασης, της λειτουργίας και της συντήρησης, και της τεχνικής υποστήριξης εξοπλισμού για την κατάρτιση λειτουργίας. Επίσης ένα αντίγραφο της εξουσιοδότησης που δείχνει την αποτελεσματικές ημερομηνία και την κάλυψη της εξουσιοδότησης και το πρόσωπο επαφών του πωλητή.
