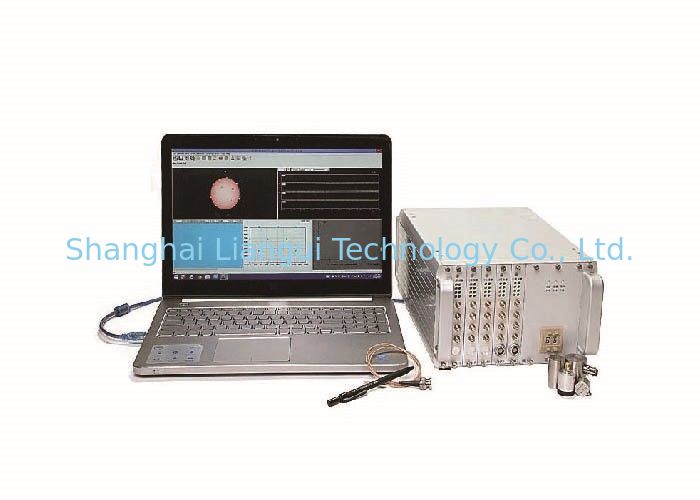

Ακουστικό σύστημα εκπομπής εξεταστικού εξοπλισμού NDT με την κάρτα ενότητας δικτύων

Συχνότητα αποκτήσεων

Η μέγιστη συχνότητα αποκτήσεων είναι 10M dolt/s, το ποσοστό δειγμάτων μπορεί να ρυθμιστεί συνεχώς, και κάθε κανάλι μπορεί να τεθεί ανεξάρτητα.

Ακρίβεια αποκτήσεων

16- κομμάτι

Μεταφορά στοιχείων   Ποσοστό

Το μέγιστο στοιχείο που μεταφέρει το ποσοστό ενιαίας διεπαφής USB3.0 είναι υψηλότερο από 300MB/S, τα μέγιστα στοιχεία που μεταφέρουν το ποσοστό δύο χωριστής USB3.0 διεπαφής είναι υψηλότερο από 600MB/S.

Απόκτηση του συνεχούς κυματοειδούς

Συχνότητα10M/S, δεκαεξάμπιτηακρίβεια, απόκτηση15καναλιών αποκτήσεωντουσυνεχούςκύματος

Απόκτηση στοιχείων του ευρέος καναλιού

Συχνότητα αποκτήσεων: 10M/S, ακρίβεια δεκαεξάμπιτη, στοιχεία

η απόκτηση 200 καναλιών, αποθήκευση στοιχείων δεν θα χαθεί.

Ποσότητα καναλιών απόκτησης   κάρτα

Κάθε κάρτα αποκτήσεων έχει τέσσερα ανεξάρτητα κανάλια.

Μεγάλη χωρητικότητα της κάρτας αποκτήσεων

1 ΜΒ για κάθε κάρτα αποκτήσεων

Περίπτωση αποκτήσεων

Δύο είδη βασικής περίπτωσης μηχανών: 20 κανάλια, 48 κανάλια

Επέκταση καναλιών

Διάφορες περιπτώσεις μπορούν να πεφθούν απότομα και να διαμορφώσουν το σύστημα AE 200 καναλιών, κάθε περίπτωση μπορεί να χρησιμοποιηθεί ως ανεξάρτητη μηχανή οικοδεσποτών.

Επεξεργασία σήματος AE

Κάθε σκληρός δίσκος της κάρτας αποκτήσεων λαμβάνει τις παραμέτρους AE χαρακτηριστικά, μπορεί να εξαχθεί σε πραγματικό   ο χρόνος, το κανάλι του μπορεί να είναι οργάνωση ανεξάρτητα.

Μήκος αποκτήσεων

από το κυματοειδές

Το μέγιστο μήκος αποκτήσεων του ενιαίου κυματοειδούς, ποσοστό δειγμάτων κάθε καναλιού μπορεί να φθάσει σε 128k συγχρόνως, επίσης το κανάλι μπορεί να τεθεί ανεξάρτητα.

Συχνότητα απάντησης

1kHz-2.5MHz (- εύρος ζώνης 3dB)

Αναλογικό φίλτρο

20kHz, 100kHz, 400kHz τρία υψιπερατό φίλτρο,   100kHz, 400kHz, 1200kHz τρία το χαμηλής διέλευσης φίλτρο, πελάτης μπορεί να επιλέξει το διαφορετικό συνδυασμό, μπορεί οργάνωση ένα προς ένα ανεξάρτητα.

Σε πραγματικό χρόνο ψηφιακό φίλτρο του υλικού

Οι παράμετροι του άμεσος-περάσματος, του άμεσος-περάσματος, υψιπερατός, χαμηλής διέλευσης, του απαγόρευση-περάσματος και ταινία-εμποδίζουν μπορούν να είναι οργάνωση τυχαία μεταξύ 0kHz-2MHz.

Δυναμική περιοχή

84.3dB

Η μέγιστη σειρά σημάτων

100dB (που χρησιμοποιούν τον προενισχυτή 40dB, η παραγωγή αισθητήρων είναι mAh 100)

Σύνθετη αντίσταση εισαγωγής

50Ω

Παράμετροι AE

Ο χρόνος άφιξης κατώτατων ορίων, μέγιστος χρόνος άφιξης μεγέθους, εύρος, δαχτυλίδι μετρά, διάρκεια, σχετική ενέργεια, απόλυτη ενέργεια, ένταση σημάτων, αριθμήσεις ανόδου, χρόνος ανόδου, RMS, ASL, αρχική φάση, 12 εξωτερικές παράμετροι, Centroid συχνότητας, μέγιστη συχνότητα μεγέθους, μερικό φάσμα ισχύος 5, αρχική συχνότητα, ηχητική συχνότητα, μέση συχνότητα

Ανησυχητική παραγωγή

Τα κύρια αποτελέσματα το ανησυχητικό ελέγχοντας σήμα μέσω του διακόπτη και του φωτός.

Μέγεθος περίπτωσης

Μέγεθος περίπτωσης τεσσάρων καναλιών: 125χιλ. ×125mm×50mm (length×width×height)

Μέγεθος περίπτωσης είκοσι καναλιών: 308mm×225mm×133mm (μήκος ×width×height)

Μέγεθος περίπτωσης σαράντα οκτώ καναλιών: 308mm×225mm×133mm (μήκος ×width×height)
