Αυτόματη μηχανή στοίβαξης πλαστικοποίησης EI-66 για συγκρότημα πυρήνα μετασχηματιστή μέσης ισχύος, Ακρίβεια ±0,1 mm, 250 Στοίβες/λεπτά, Έλεγχος PLC, CE

Αυτόματος Μηχανισμός Στοίβαξης Λαμαρινών EI-66 για Συναρμολόγηση Πυρήνων Μετασχηματιστών Μέσης Ισχύος

Ο αυτόματος μηχανισμός στοίβαξης λαμαρινών EI-66 είναι ειδικά σχεδιασμένος για την παραγωγή πυρήνων μετασχηματιστών μεσαίας χωρητικότητας, χειριζόμενος λαμαρίνες πυριτίου EI-66 με ακρίβεια και αξιοπιστία. Αποτελεί την ιδανική αναβάθμιση από χειροκίνητες ή ημιαυτόματες μεθόδους για κατασκευαστές που παράγουν μετασχηματιστές ισχύος 50-200 VA, μετασχηματιστές οργάνων ρεύματος/τάσης και πυρήνες πηνίων. Υπό έλεγχο PLC κλειστού βρόχου, ο μηχανισμός τροφοδοτεί εναλλάξ λαμαρίνες τύπου Ε και τύπου Ι σε προ-τυλιγμένα πηνία, ολοκληρώνοντας τη διαδικασία διαδοχικής στοίβαξης με ταχύτητες έως 250 στοίβες ανά λεπτό με ακρίβεια στοίβαξης συν ή πλην 0,1 mm. Αυτό εξαλείφει το σφάλμα κενού και τη χαλαρή στοίβαξη που είναι συνηθισμένα σε χειροκίνητες λειτουργίες, αυξάνοντας τη συνέπεια της διαπερατότητας του πυρήνα πάνω από 95 τοις εκατό.

Από Φύλλο Πυριτίου έως Έτοιμο Πυρήνα — Ένας Αυτοματοποιημένος Κύκλος

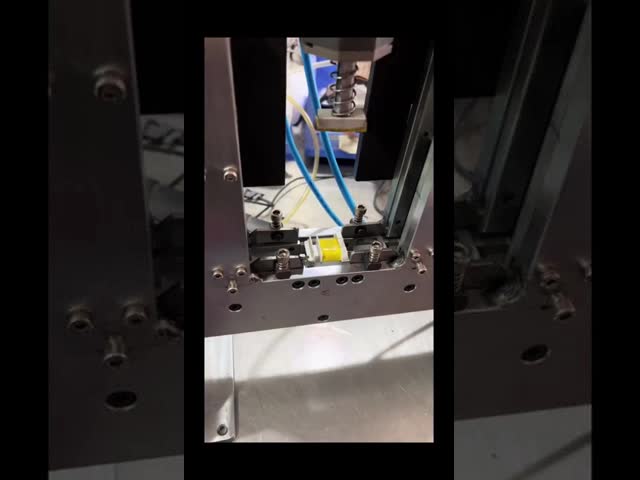

Η διαδικασία στοίβαξης EI-66 ακολουθεί μια βελτιστοποιημένη ροή εργασίας ενός κύκλου: ο χειριστής τοποθετεί προ-κομμένα φύλλα πυριτίου EI-66 σε στοίβες στο περιοδικό τροφοδοσίας και τοποθετεί το τυλιγμένο πηνίο στη βάση στήριξης. Στη συνέχεια, το σύστημα PLC ενεργοποιεί τον πνευματικό μηχανισμό τροφοδοσίας, ο οποίος διαχωρίζει και παραλαμβάνει μεμονωμένες λαμαρίνες Ε, τις εισάγει στο παράθυρο του πηνίου, στη συνέχεια παραλαμβάνει και εισάγει λαμαρίνες Ι σε διαδοχικό μοτίβο. Ένας φωτοηλεκτρικός αισθητήρας μετρά κάθε λαμαρίνα και επαληθεύει την εισαγωγή. Μόλις φτάσει στην προκαθορισμένη μέτρηση, ο μηχανισμός σταματά αυτόματα και σηματοδοτεί την ολοκλήρωση. Ο έτοιμος πυρήνας αφαιρείται και είναι έτοιμος για το επόμενο βήμα παραγωγής — βερνίκωμα, δοκιμή ή συναρμολόγηση. Ολόκληρος ο κύκλος διαρκεί μόνο λίγα δευτερόλεπτα ανά πυρήνα, χωρίς να απαιτείται χειροκίνητος χειρισμός λαμαρινών.

Βασικές Προδιαγραφές

Τι Κάνει τον Μηχανισμό EI-66 Διαφορετικό

✅ Βελτιστοποιημένος για Πυρήνες Μεσαίου Μεγέθους – Το περιοδικό τροφοδοσίας, τα καλούπια εισαγωγής και η βάση στήριξης του πηνίου είναι ειδικά διαστασιολογημένα για λαμαρίνες EI-66. Σε αντίθεση με τους καθολικούς μηχανισμούς στοίβαξης που απαιτούν συχνές αλλαγές, αυτό το εξειδικευμένο μοντέλο διατηρεί σταθερή απόδοση τροφοδοσίας και εισαγωγής σε μεγάλες παραγωγικές σειρές του ίδιου μεγέθους πυρήνα.

✅ Φωτοηλεκτρική Μέτρηση με Λογική Αντι-μπλοκαρίσματος – Κάθε λαμαρίνα μετράται από έναν φωτοηλεκτρικό αισθητήρα υψηλής ταχύτητας. Εάν ανιχνευθεί λανθασμένη τροφοδοσία ή μπλοκάρισμα, ο μηχανισμός σταματά αυτόματα εντός 0,5 δευτερολέπτων, αποτρέποντας ζημιά στο σετ καλουπιών ή στον μερικώς στοιβαγμένο πυρήνα. Αυτό μειώνει το ποσοστό απορρίψεων κάτω από 0,3 τοις εκατό.

✅ Διπλή Συμβατότητα CRGO και CRNGO – Ο μηχανισμός τροφοδοσίας χειρίζεται φύλλα πυριτίου με προσανατολισμό κόκκων και χωρίς προσανατολισμό πάχους από 0,3 mm έως 0,5 mm, παρέχοντας στους κατασκευαστές ευελιξία στην επιλογή υλικού πυρήνα για διαφορετικούς στόχους απόδοσης και κόστους.

✅ Διαδοχική Στοίβαξη για Ανώτερη Μαγνητική Απόδοση – Το μοτίβο διαδοχικής εισαγωγής Ε και Ι μία προς μία παράγει πυρήνες με ομοιόμορφη κατανομή ροής και ελαχιστοποιημένα κενά αέρα, κάτι που είναι κρίσιμο για μετασχηματιστές μέσης ισχύος όπου η απώλεια πυρήνα επηρεάζει άμεσα τις βαθμολογίες απόδοσης.

✅ Οθόνη Αφής PLC με Αποθήκευση Συνταγών – Οι χειριστές μπορούν να αποθηκεύουν και να ανακαλούν παραμέτρους στοίβαξης (αριθμός λαμαρινών, ταχύτητα, χρόνος αναμονής) για διαφορετικές παρτίδες παραγωγής. Η αλλαγή παραμέτρων μεταξύ των παρτίδων διαρκεί λιγότερο από 30 δευτερόλεπτα.

✅ Συμπαγές Αποτύπωμα για Ευελιξία στο Εργαστήριο – Με περίπου 85 kg, ο μηχανισμός είναι αρκετά φορητός για μετακίνηση εντός της γραμμής παραγωγής. Συνδέεται σε τυπική πνευματική παροχή και τροφοδοσία AC, χωρίς να απαιτείται ειδική βάση.

Εφαρμογές

Ο μηχανισμός στοίβαξης λαμαρινών EI-66 χρησιμοποιείται ευρέως στην παραγωγή:

• Μετασχηματιστές ισχύος 50-200 VA για βιομηχανικό έλεγχο και τροφοδοτικά

• Μετασχηματιστές ρεύματος (CT) και μετασχηματιστές τάσης (PT) για μέτρηση και προστασία

• Μετασχηματιστές ήχου και εξόδου για ενισχυτές και εξοπλισμό μετάδοσης

• Πυρήνες πηνίων και πηνίων καταστολής για φίλτρα και διόρθωση συντελεστή ισχύος

• Ειδικά ηλεκτρομαγνητικά εξαρτήματα που απαιτούν στοίβαξη πυρήνων EI-66

Ειδικά εργαλεία για άλλα μεγέθη EI (EI-28 έως EI-133) είναι διαθέσιμα κατόπιν αιτήματος, επιτρέποντας στους κατασκευαστές να επεκτείνουν το πεδίο παραγωγής με μία μόνο πλατφόρμα.

Μεταπωλήσεις & Υποστήριξη

Απευθείας εργοστασιακή προμήθεια με ανταγωνιστικές τιμές και πιστοποίηση CE. Έχουμε προμηθεύσει εξοπλισμό στοίβαξης λαμαρινών EI σε παγκοσμίως αναγνωρισμένους κατασκευαστές μετασχηματιστών, συμπεριλαμβανομένων των GE Vernova, Eaton, CATL και Chint Electric, με προϊόντα που εξάγονται σε πάνω από 20 χώρες. Παράδοση εντός 1-15 εργάσιμων ημερών. Το ολοκληρωμένο πακέτο μεταπωλήσεων περιλαμβάνει καθοδήγηση εγκατάστασης μέσω βίντεο, απομακρυσμένη υποστήριξη παραμέτρων PLC, προμήθεια ανταλλακτικών και εγγύηση 12 μηνών από την ημερομηνία παράδοσης.
